UL電線是一種美國使用比較廣泛的電子線材，其實不止在美國使用，而中國生產電器設備銷售到美國也是需要到這種UL1007電子線的，因為美國是一個購買力排名第一的國家，中國供應商大多數以美國市場為主，但美國對產品審核也比較嚴格，對于電器設備的零配件要求也很高，要符合美標認證，即UL認證，其更多使用的是UL1007電子線。而一家公司為了節省成本，一般只會采購剛剛好符合使用規格的的ul1007電子線，然而到處找規格表，大家應該都會找到一下這種規格吧！

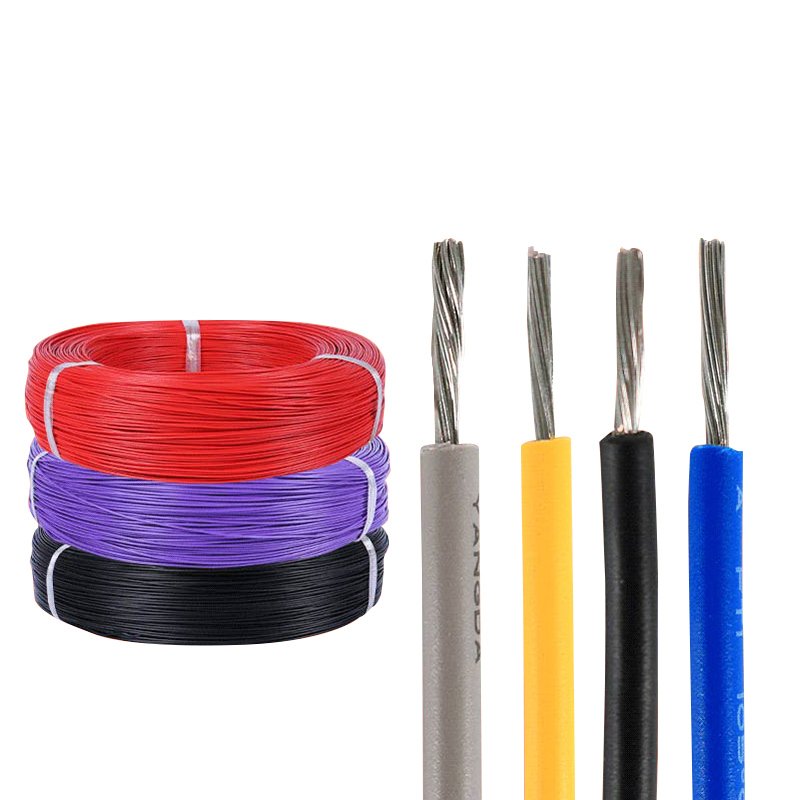

ul1007線材標準規格

1007 30 7/0.1 0.3 0.41 1.12
1007 28 7/0.127 0.38 0.41 1.20
1007 26 7/0.16 0.48 0.41 1.30
1007 24 11/0.16 0.61 0.41 1.43
1007 22 17/0.16 0.76 0.41 1.58
1007 20 26/0.16 0.94 0.41 1.76
1007 18 41/0.16 1.18 0.41 2.00
1007 16 16/0.254 1.49 0.41 2.32

建圳達ul1007電子線規格書

而UL1007 PVC電子線主要用于電子電氣設備內部布線的通用用途。其特性包括鍍錫銅導體、聚氯乙烯 (PVC) 絕緣材料和 300 伏額定電壓。這使得 UL1007 電線適用于溫度范圍為 80°C 至 105°C 的應用。在生產UL1007電子線領域，以深圳市建圳達電線電纜有限公司為例，通常以AWG為尺寸單位，建圳達UL1007線材線徑規格見下表：

建圳達?UL1007電子線規格書

導體 CONDUCTION			絕緣 INSULATION		最大導體電阻 MAX,COND RESISTANCE (52/km,20'C,DC)	耐壓強度 DIELECTRC STRENGTH (VAC,1min)
規格 AWG	構造 construction （No./mm）	外徑 DIA. (mm)	厚度 THICKNESS (mm)	外徑 O.D. (mm)	最大導體電阻 MAX,COND RESISTANCE (52/km,20'C,DC)	耐壓強度 DIELECTRC STRENGTH (VAC,1min)
30	1/0.254 7/0.10	0.25 0.30	0.40 0.40	1.05 1.10	361 381	2000
28	1/0.32 7/0.127 7/0.127OS-1*	0.32 0.38 0.38	0.39 0.41 0.41	1.10 1.20 1.20	227 239 239	2000
26	1/0. 404 7/0.16 7/0.16 OS-1*	0.40 0.48 0.48	0.43 0.41 0.41	1.25 1.30 1.30	143 150 150	2000
24	1/0.511 11/0.16. 7/0.200S-1*	0.51 0.61 0.60	0.42 0.40 0.40	1.35 1.40 4.40	89.3 94.2 94.2	2000
22	1/0.643 17/0.16 7/0.254 OS-1*	0.64 0.76 0.76	0.43 0.42 0.42	1.50 1.60 1.60	56.4 59.4 59.4	2000
20	1/0.813 26/0.16 7/0.320S-1*	0.81 0.94 0.96	0.42. 0.43 0.42	1.65 1.80 1.80	35.2 36.7 36.7	2000
18	1/1.024 41/0.1 6 7/0.404OS-1*	1.02 1.18 1.21	0.41 0.47 0.45	1.85 2.10 2.10	22.2 23.2 23.2	2000
16	1/1.29 26/0.254	1.29 1.49	0.46 0.46	2.20 2.40	14.0 14.6	2000

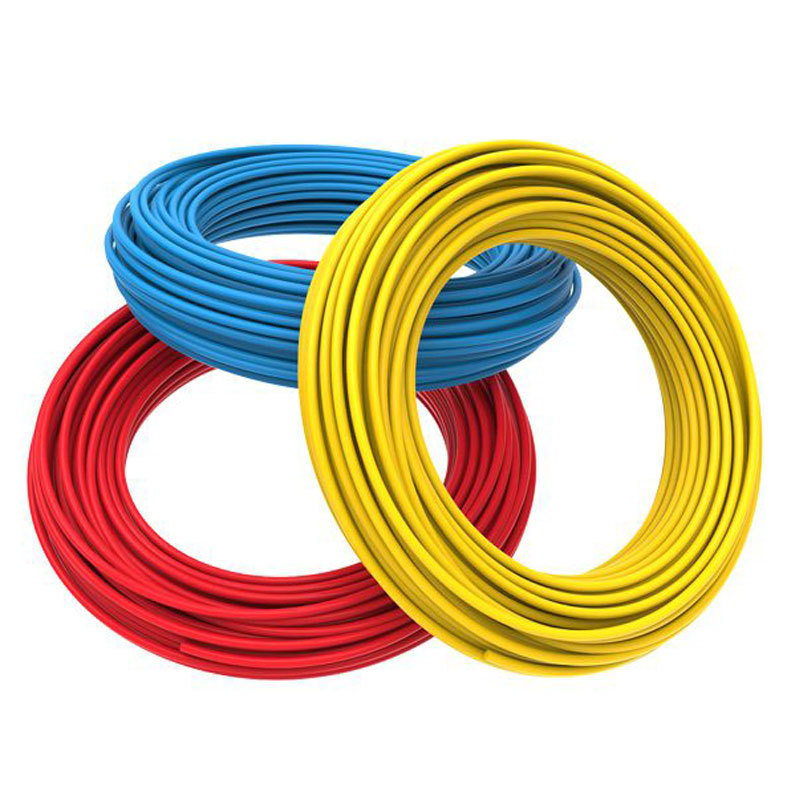

建圳達電纜ul1007線材標準規格

UL電子線規格結構說明

類型 /電纜結構:

導體：裸銅/鍍錫銅導體絞合

絕緣：聚氯?烯

顏色：黑/紅/藍/綠/黃/白/紫/橙/灰/棕/黃綠

額定電壓：300V

額定溫度：80°c

包裝：610m/卷

如果您正在考慮購買 UL1007電子線，請優先選擇符合UL758,UL1581與CSA C22.2 No.210.2 標準的UL1007電子線，因為它的電壓是300伏的，符合這個標準可以不用考慮機器的發熱，能承受80度的工作溫度，一般的電器也差不多這個溫度了，如果再比這還有高的那就沒法使用了。

以上就是關于“UL1007線材標準規格”的介紹了，希望能幫助到大家！請繼續關注建圳達電纜，了解更多資訊。
